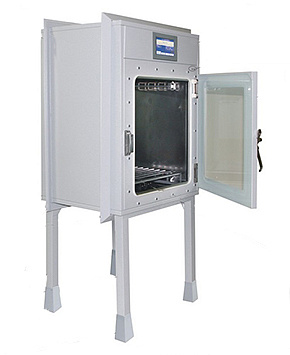

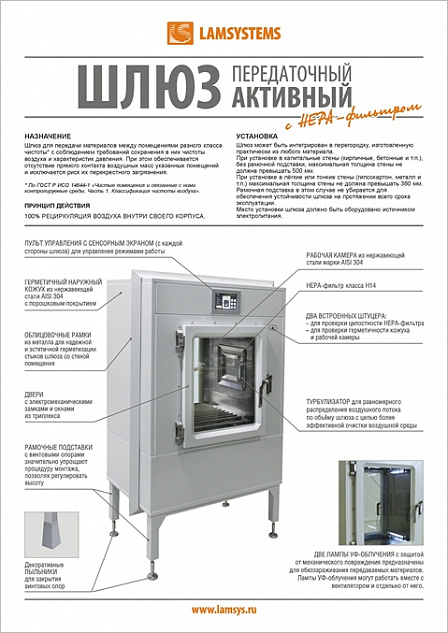

Шлюз передаточный активный с НЕРА фильтром Н14
Артикул: 2R-P.115-10
Шлюз предназначен для передачи материалов между помещениями разного класса чистоты* с соблюдением требований сохранения в них чистоты воздуха и характеристик давления. При этом обеспечивается отсутствие прямого контакта воздушных масс указанных помещений и исключается риск их перекрестного загрязнения.
* По ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».

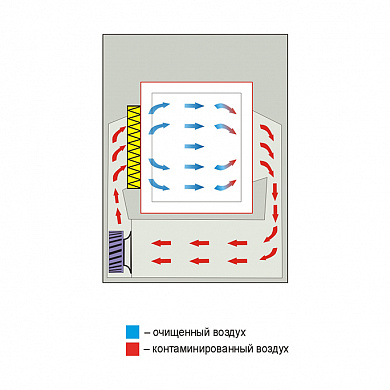

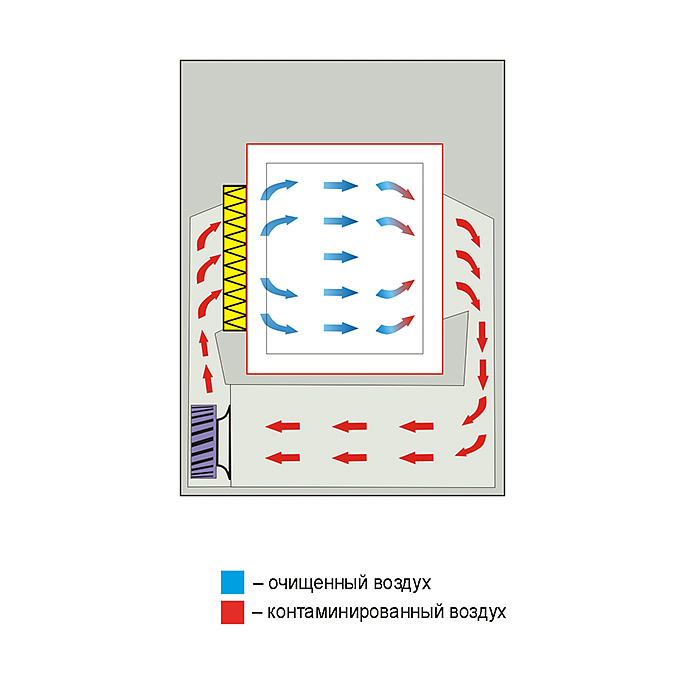

Шлюз устроен таким образом, что невозможно одновременно открыть обе двери. После помещения продукта в шлюз, для передачи, происходит продувка рабочей камеры воздухом, очищенным с помощью встроенного НЕРА фильтра Н14, при этом происходит удаление частиц с поверхности предметов и в шлюзе автоматически восстанавливается высокая чистота воздушной среды. Шлюз работает по принципу 100% рециркуляции воздуха внутри своего корпуса. То есть, при работе шлюза воздух в него не затягивается и не выбрасывается из него. Герметичный наружный кожух и герметичная внутренняя рабочая камера исключают возможность выхода воздуха из шлюза наружу и взаимное перемешивание потоков воздуха циркулирующих внутри шлюза.
Версия для печати
* По ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».
Шлюз устроен таким образом, что невозможно одновременно открыть обе двери. После помещения продукта в шлюз, для передачи, происходит продувка рабочей камеры воздухом, очищенным с помощью встроенного НЕРА фильтра Н14, при этом происходит удаление частиц с поверхности предметов и в шлюзе автоматически восстанавливается высокая чистота воздушной среды. Шлюз работает по принципу 100% рециркуляции воздуха внутри своего корпуса. То есть, при работе шлюза воздух в него не затягивается и не выбрасывается из него. Герметичный наружный кожух и герметичная внутренняя рабочая камера исключают возможность выхода воздуха из шлюза наружу и взаимное перемешивание потоков воздуха циркулирующих внутри шлюза.
Отрасли
Тип защиты
Виды работ
Для передачи материалов между помещениями разного класса чистоты с соблюдением требований сохранения в них чистоты воздуха и характеристик давления.

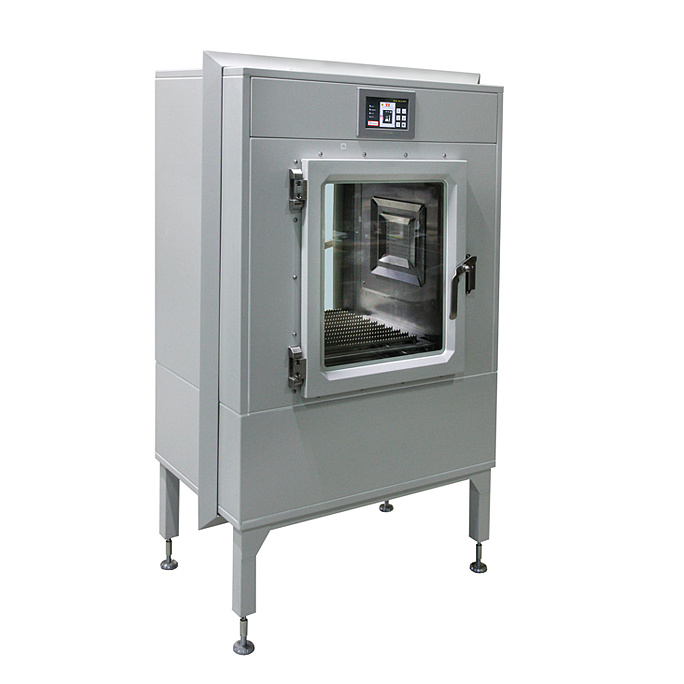

Шлюз передаточный активный с НЕРА фильтром Н14
Артикул: 2R-P.115-10
Шлюз предназначен для передачи материалов между помещениями разного класса чистоты* с соблюдением требований сохранения в них чистоты воздуха и характеристик давления. При этом обеспечивается отсутствие прямого контакта воздушных масс указанных помещений и исключается риск их перекрестного загрязнения.
* По ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».
Шлюз устроен таким образом, что невозможно одновременно открыть обе двери. После помещения продукта в шлюз, для передачи, происходит продувка рабочей камеры воздухом, очищенным с помощью встроенного НЕРА фильтра Н14, при этом происходит удаление частиц с поверхности предметов и в шлюзе автоматически восстанавливается высокая чистота воздушной среды. Шлюз работает по принципу 100% рециркуляции воздуха внутри своего корпуса. То есть, при работе шлюза воздух в него не затягивается и не выбрасывается из него. Герметичный наружный кожух и герметичная внутренняя рабочая камера исключают возможность выхода воздуха из шлюза наружу и взаимное перемешивание потоков воздуха циркулирующих внутри шлюза.
* По ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха».
Шлюз устроен таким образом, что невозможно одновременно открыть обе двери. После помещения продукта в шлюз, для передачи, происходит продувка рабочей камеры воздухом, очищенным с помощью встроенного НЕРА фильтра Н14, при этом происходит удаление частиц с поверхности предметов и в шлюзе автоматически восстанавливается высокая чистота воздушной среды. Шлюз работает по принципу 100% рециркуляции воздуха внутри своего корпуса. То есть, при работе шлюза воздух в него не затягивается и не выбрасывается из него. Герметичный наружный кожух и герметичная внутренняя рабочая камера исключают возможность выхода воздуха из шлюза наружу и взаимное перемешивание потоков воздуха циркулирующих внутри шлюза.
Параметры и размеры
Наименование изделия
Шлюз передаточный 500×500×600 (активный)
| Артикул | 2R-P.115-10 |
| Размеры корпуса шлюза(ШхГхВ), мм, не более | 980х573х1290 |
| Высота подставки, мм | 255 |
Регулируемый вылет опоры, мм |
100-132 |
| Размеры рабочей камеры шлюза(ШхГхВ), мм,не более | 557х554х655 |
| Размеры рабочего проема шлюза, мм | 500х600 |
| Класс установленного НЕРА-фильтра по ГОСТ Р ЕН 1822-1 | Н14 |
| Производительность по чистому воздуху, подаваемому в камеру, м3/ч | ≈200 |
| Время восстановления класса чистоты в рабочей камере до 5 ИСО по ГОСТ Р ИСО 14644-1-2017, мин, не более | 1 |
| Параметры УФ-облучения шлюза: | |
| -максимальное время УФ-облучения рабочей камеры, (часы:минуты:секунды) | 23:59:59 |
| - минимальное время УФ-облучения рабочей камеры, сек: | 10 |
| - мощность лампы УФ-облучения, Вт | 8 |
| - срок службы лампы УФ-облучения, ч | 8000 |
| Параметры электропитания шлюза: | |
| - тип подключаемой электрической сети | L+ N+PE |
| - частота, Гц | 50 |
| - номинальное напряжение, В | 220±10% |
| Максимальная потребляемая мощность, Вт | 130 |
| Масса передаточного шлюза, кг, не более | 163 |
Габаритный чертеж

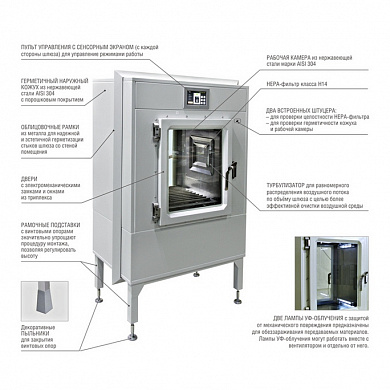

Стандартное исполнение
Детали корпуса и подставки
- герметичный наружный кожух выполнен из нержавеющей стали 1,5мм AISI304 с порошковым покрытием;
- облицовочные рамки металлические с порошковым покрытием, обеспечивают надежную и эстетичную герметизацию стыков шлюза со стеной помещения;
- двери с каждой стороны оснащены электромеханическими замками;
- рамочная подставка с винтовыми опорами значительно упрощает процедуру монтажа, позволяя регулировать высоту.
- декоративные пыльники для закрытия винтовых опор.
Рабочая камера
- рабочая камера из нержавеющей стали AISI304;
- стекло двери – «триплекс», стойкий к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- светодиодный светильник в рабочей камере шлюза;
- две лампы УФ-облучения в рабочей камере шлюза, установленные в нижней части и верхней части шлюза;
- защитная крышка-турбулизатор НЕРА-фильтра из нержавеющей стали.
Система очистки рециркулируемого воздуха
- в рабочей камере шлюза установлен НЕРА-фильтр Н14.
Элементы системы управления
- система электроавтоматики микропроцессорная;
- пульт управления боксом сенсорный;
- датчики параметров воздушных потоков;
- встроенный кабель питания.
Особенности монтажа (установки на место эксплуатации)
- Шлюз может быть интегрирован в перегородку, изготовленную практически из любого материала.
- При установке в капитальные стены (кирпичные, бетонные и т.п.) без рамочной подставки максимальная толщина стены не должна превышать 500 мм.
- При установке в легкие и тонкие стены (гипсокартон, металл и т.п.) максимальная толщина стены не должна превышать 380 мм. Рамочная подставка в этом случае не убирается для обеспечения устойчивости шлюза на протяжении всего срока эксплуатации.
- Место установки шлюза должно быть оборудовано источником электропитания.
