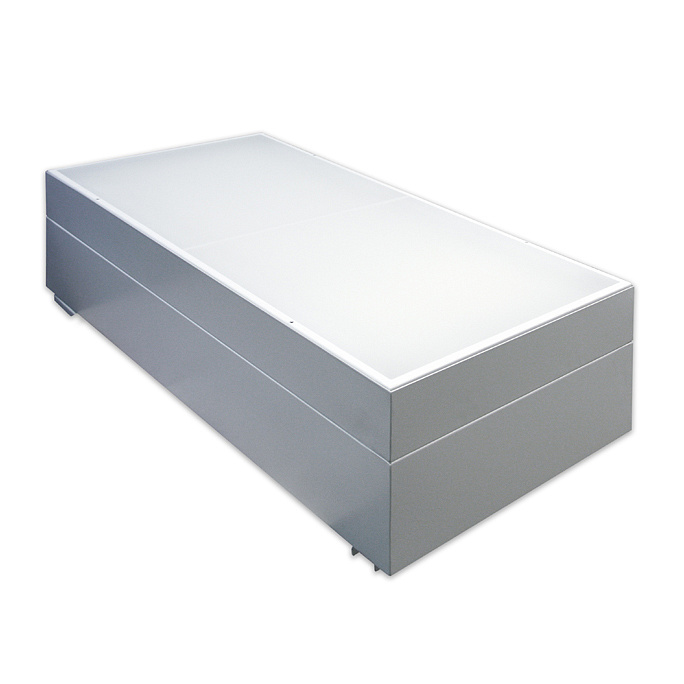

ФВМ активный 1000х600 мм (из стали, окрашенной порошковой эмалью)
Артикул: 2R-R.100-00
Фильтромодуль предназначен для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА-фильтр. Также фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки.
В случае комплектации ламинаризатором фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки. При комплектации ФВМ турбулизаторами воздушного потока осуществляется перемешивание воздуха помещения чистым воздухом, выходящим из фильтромодуля.
Фильтромодуль, оснащенный ламинаризатором, используется для создания равномерного ламинарного потока и устанавливается над критичными участками, требующими поддержания высокой степени чистоты воздуха.
Фильтромодуль, оснащенный турбулизатором, предназначен для равномерного распределения чистого воздуха по объему помещения.
Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
Версия для печати
В случае комплектации ламинаризатором фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки. При комплектации ФВМ турбулизаторами воздушного потока осуществляется перемешивание воздуха помещения чистым воздухом, выходящим из фильтромодуля.
Фильтромодуль, оснащенный ламинаризатором, используется для создания равномерного ламинарного потока и устанавливается над критичными участками, требующими поддержания высокой степени чистоты воздуха.
Фильтромодуль, оснащенный турбулизатором, предназначен для равномерного распределения чистого воздуха по объему помещения.
Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
Отрасли
Тип защиты
Виды работ
Для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА-фильтр.
Дополнительные опции
ФВМ активный 1000х600 мм (из стали, окрашенной порошковой эмалью)
Артикул: 2R-R.100-00
Фильтромодуль предназначен для очистки воздуха в помещении установки путем принудительной рециркуляции воздуха помещения через встроенный НЕРА-фильтр. Также фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки.
В случае комплектации ламинаризатором фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки. При комплектации ФВМ турбулизаторами воздушного потока осуществляется перемешивание воздуха помещения чистым воздухом, выходящим из фильтромодуля.
Фильтромодуль, оснащенный ламинаризатором, используется для создания равномерного ламинарного потока и устанавливается над критичными участками, требующими поддержания высокой степени чистоты воздуха.
Фильтромодуль, оснащенный турбулизатором, предназначен для равномерного распределения чистого воздуха по объему помещения.

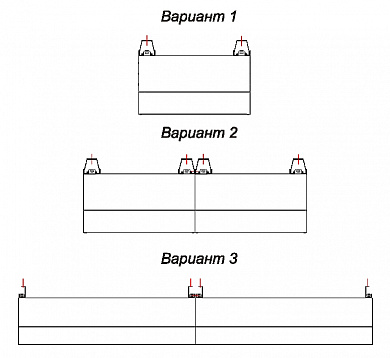

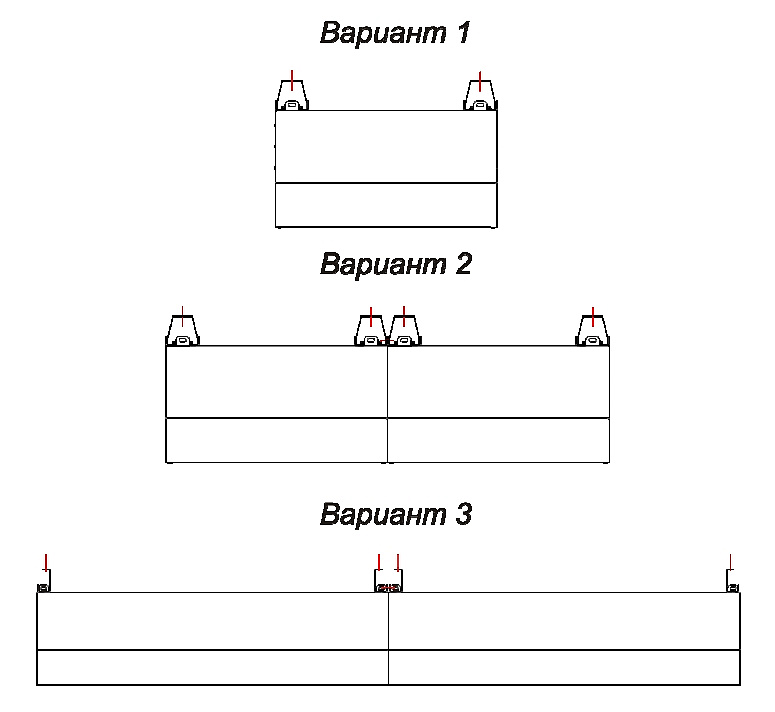

Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
В случае комплектации ламинаризатором фильтромодуль создает однонаправленный (ламинарный) воздушный поток с однородной скоростью непосредственно над местом установки. При комплектации ФВМ турбулизаторами воздушного потока осуществляется перемешивание воздуха помещения чистым воздухом, выходящим из фильтромодуля.
Фильтромодуль, оснащенный ламинаризатором, используется для создания равномерного ламинарного потока и устанавливается над критичными участками, требующими поддержания высокой степени чистоты воздуха.
Фильтромодуль, оснащенный турбулизатором, предназначен для равномерного распределения чистого воздуха по объему помещения.
Фильтромодули могут быть сгруппированы, образуя ламинарные поля.
Параметры и размеры
Наименование изделия
Фильтровентиляционный модуль активный 1000х600 мм (из стали, окрашенной порошковой эмалью)
| Артикул | 2R-R.100-00 |
|
| Материал изготовления фильтромодуля | Сталь, окрашенная порошковой эмалью |
|
| Габаритные размеры фильтромодуля (ШхГхВ), мм | 1000х600х315 |
|
| Масса, кг, не более | 45 |
|
Параметры электропитания ФВМ: |
||
| - тип подключаемой электрической сети | (L +N+ PE) |
|
| - частота, Гц | 50 |
|
| - номинальное напряжение, В | 220±10% |
|
Максимальная потребляемая мощность, Вт, не более |
340 |
|
Светодиодное освещение |
дополнительная опция |
|
Класс предварительного фильтра по ГОСТ Р 71490-2024 |
G4 |
|
Класс конечного HEPA фильтра по ГОСТ Р 71176-2023 |
H14 |
|
| Средняя скорость воздушного потока выходящего из фильтромодуля нарасстоянии 150 мм от поверхности ламинаризатора, м/с | 0,40±20% |
|
| Производительность фильтромодуля по «чистому» воздуху, м куб/час | 864±20% |
|
| Корректированный уровень звукового давления под фильтромодулем нарасстоянии 1м от него, дБ, не более | 59 |
|

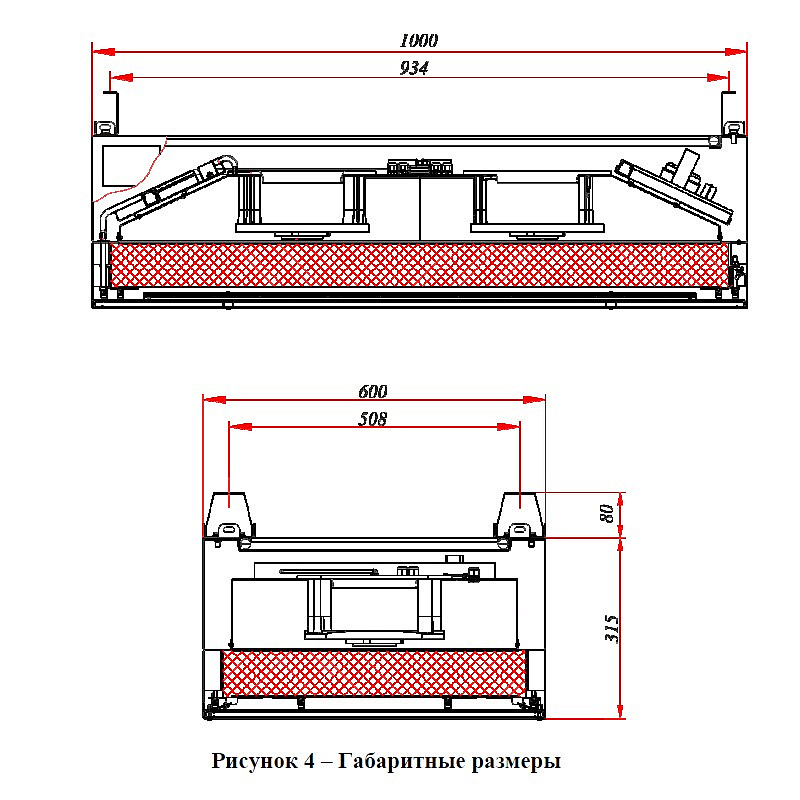

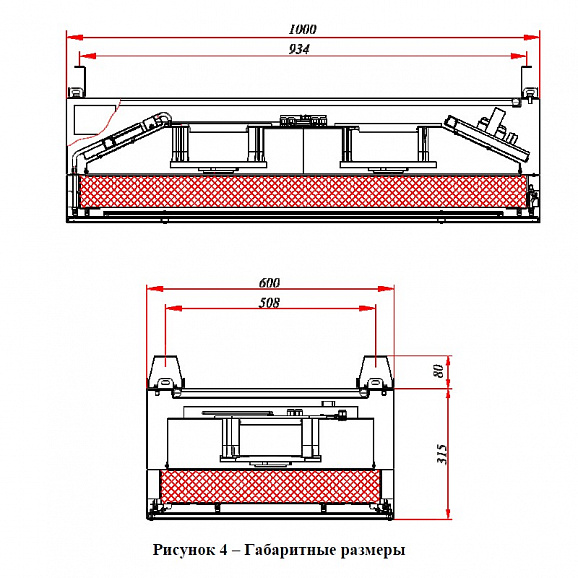

Габаритный чертеж
Стандартное исполнение
Корпус
- кожух фильтромодуля выполнен из черного листового металла с порошковым покрытием;
- для монтажа фильтромодуля на корпусе предусмотрены кронштейны;
Освещение
- в фильтромодуле с артикулом 2R-R.100-00/9005 установлены светодиодные осветители. Осветители расположены под ламинаризатором – не выступают наружу.
- фильтромодуль с артикулом 2R-R.100-00 в стандартной комплектации без светодиодного освещения

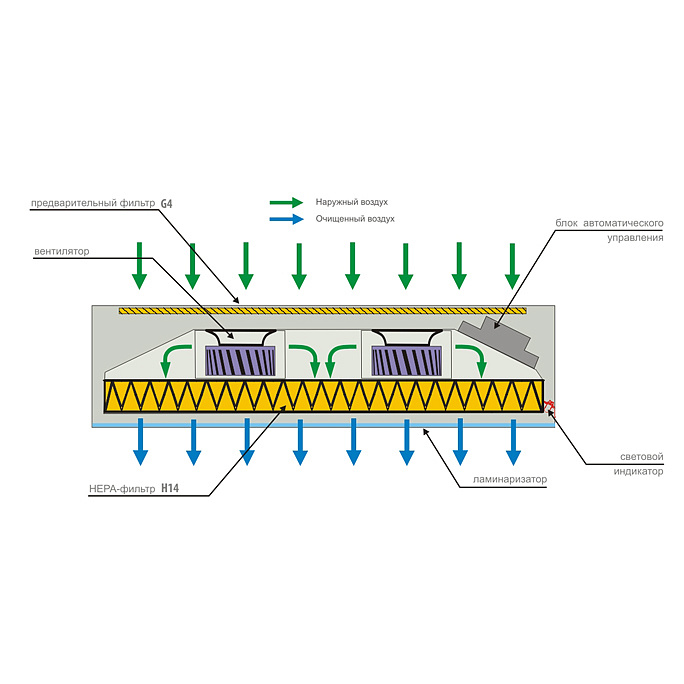

Система очистки воздуха, проходящего через фильтромодуль
- для предварительной очистки воздуха предусмотрен фильтр G4;
- для высокоэффективной очистки воздуха предусмотрен НЕРА-фильтр.
Элементы, формирующие воздушный поток на выходе фильтромодуля
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки, которая натянута на алюминиевую рамку. Ламинаризатор входит в состав стандартной базовой комплектации фильтромодуля.
Элементы для проверки
- для проверки целостности установленного НЕРА-фильтра в фильтромодуле предусмотрены специальные штуцеры для отбора пробы воздуха, штуцеры расположены под ламинаризатором.
